Excellent Works2021年省優優秀BIM作品展示：漢峪金融商務中心A5地塊，綜合樓及附屬設施項目（即A5-3超高層）
時 間:2021年11月15日 瀏 覽:次
設計單位：山東省建筑設計研究院有限公司
設計人員：吳晨光，王佃友，殷凱，李偉，李金波，李剛，萬雷，段新美

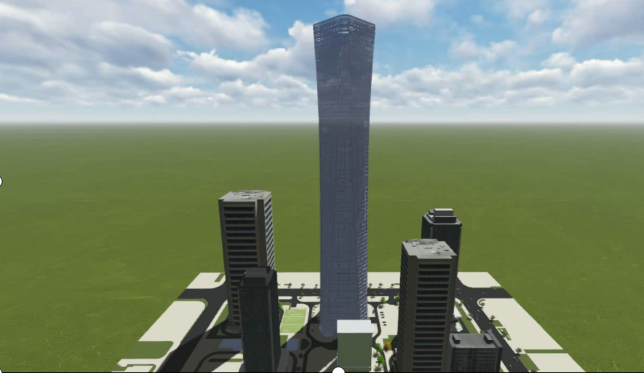

A5-3由一棟塔樓和一棟配樓組成，塔樓地上69層，規劃建筑高度為339.3m，消防建筑高度為313.4m，總建筑面積 253854.32平方米 ，其中地上總面積183148.25平方米，地下總面積70706.07平方米。主要功能為辦公及高檔酒店。地下為停車場及主要設備用房。首層的主要功能為酒店附屬的餐飲和營業廳，2-3層主要功能為酒店附屬的會議、餐飲、宴會等設施，局部4層為設備用房等輔助房間。

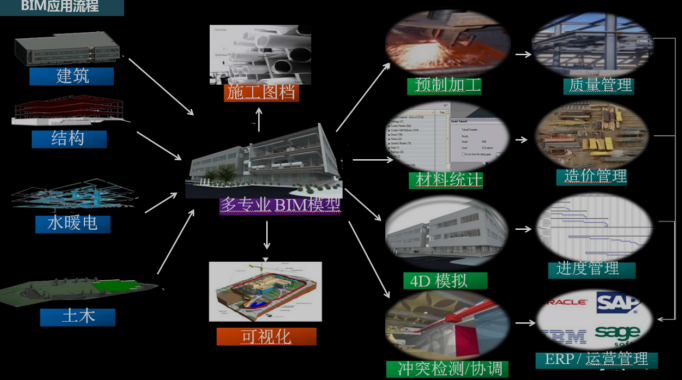

目前建筑業信息化技術應用的主要瓶頸是信息的共享，而BIM技術為建筑相關信息的及時、有效、完全共享提供了可能，為構建信息的無縫管理平臺提供了相對可靠的手段。大量信息可在BIM模型中有效地、及時地共享信息有效共享可加快決策進度、提高決策質量。信息及時共享可實現項目多目標協同管理，信息有效共享可實現項目無縫管理。
A5-3超高層項目，體量較大，層數較多，且無標準層，BIM模型建立工作量也相對比較大, 各層層高差別較大，樓梯需單獨創建，且管徑較多，墻上開洞處復雜。項目外立面為扭曲玻璃幕墻，難度大，幕墻節點龍骨處理起來較為復雜。
基于模型體量過大，軟件運行速度受影響，搭建模型時采用分模塊搭建的方式將墻板與幕墻分開創建，最終模型再進行鏈接操作。
土建專業分樓層對機電專業要求進行預留洞孔的設計，并向機電專業提供修改建議，協商解決辦法。機電專業通過檢測碰撞與建筑墻、樓板協調開洞的洞口位置，根據各專業規范要求及配置確定開洞尺寸，將信息傳遞給土建專業，來實現開洞及預留洞口處理的問題，配合施工來進行現場施工作業。
地下為設備、電氣管線綜合排布最為復雜之處。給排水、消防、電氣、通風空調等盡早完成模型，通過協同匯總，進行管線綜合及碰撞檢查，根據碰撞報告。再對模型進行修改，采取模擬地下室車庫漫游。 業主、建筑師對凈空的要求較高，對模型優化設計，合理安排，后砌通過生成漫游文件及三維效果圖，模擬現場實物，核對軟件生成的剖面圖，節點圖，盡最大努力保證達到最大凈空標高。
質量&效率——較傳統的基于CAD平臺的設計方式，質量明顯提高，錯誤率降低，減少了重復修改的狀況發生，工作效率明顯提高。三維協同的工作模式下，使各專業之間交互更加方便，模型修改更加快捷。
BIM技術——告別平面思維，進入三維時代。BIM對設計師的工作提出了更高的要求，所有設計問題不再有逃避的可能，必需付出艱辛的勞動，將設計工作貫穿到更細致的層次。對設計的模擬，優化設計流程，為施工方、建設方工作提供了有力的支持。
設計人員：吳晨光，王佃友，殷凱，李偉，李金波，李剛，萬雷，段新美
目前建筑業信息化技術應用的主要瓶頸是信息的共享，而BIM技術為建筑相關信息的及時、有效、完全共享提供了可能，為構建信息的無縫管理平臺提供了相對可靠的手段。大量信息可在BIM模型中有效地、及時地共享信息有效共享可加快決策進度、提高決策質量。信息及時共享可實現項目多目標協同管理，信息有效共享可實現項目無縫管理。
A5-3超高層項目，體量較大，層數較多，且無標準層，BIM模型建立工作量也相對比較大, 各層層高差別較大，樓梯需單獨創建，且管徑較多，墻上開洞處復雜。項目外立面為扭曲玻璃幕墻，難度大，幕墻節點龍骨處理起來較為復雜。
土建專業分樓層對機電專業要求進行預留洞孔的設計，并向機電專業提供修改建議，協商解決辦法。機電專業通過檢測碰撞與建筑墻、樓板協調開洞的洞口位置，根據各專業規范要求及配置確定開洞尺寸，將信息傳遞給土建專業，來實現開洞及預留洞口處理的問題，配合施工來進行現場施工作業。
地下為設備、電氣管線綜合排布最為復雜之處。給排水、消防、電氣、通風空調等盡早完成模型，通過協同匯總，進行管線綜合及碰撞檢查，根據碰撞報告。再對模型進行修改，采取模擬地下室車庫漫游。 業主、建筑師對凈空的要求較高，對模型優化設計，合理安排，后砌通過生成漫游文件及三維效果圖，模擬現場實物，核對軟件生成的剖面圖，節點圖，盡最大努力保證達到最大凈空標高。
質量&效率——較傳統的基于CAD平臺的設計方式，質量明顯提高，錯誤率降低，減少了重復修改的狀況發生，工作效率明顯提高。三維協同的工作模式下，使各專業之間交互更加方便，模型修改更加快捷。
BIM技術——告別平面思維，進入三維時代。BIM對設計師的工作提出了更高的要求，所有設計問題不再有逃避的可能，必需付出艱辛的勞動，將設計工作貫穿到更細致的層次。對設計的模擬，優化設計流程，為施工方、建設方工作提供了有力的支持。
