Excellent Works2021年省優優秀BIM作品展示：煙臺格羅寧根大學校園改造項目BIM技術應用
時 間:2021年11月10日 瀏 覽:次
設計單位：煙臺市建筑設計研究院股份有限公司
山東百偉建設工程管理有限公司
設計人員：肖元凱，王琨，周廣兵，孟慶連，慈心，孫公笑然，姜書睿，王福鑫
方案推敲
因為本項目為改造項目，結構主體已經存在，用BIM模型進行方案推演設計，即具有了平面二維圖紙的準確性，也具有傳統三維方案軟件的直觀性。 利用BIM模型手段進行方案設計，充分表達設計師內部空間創意，實現所見即所得。

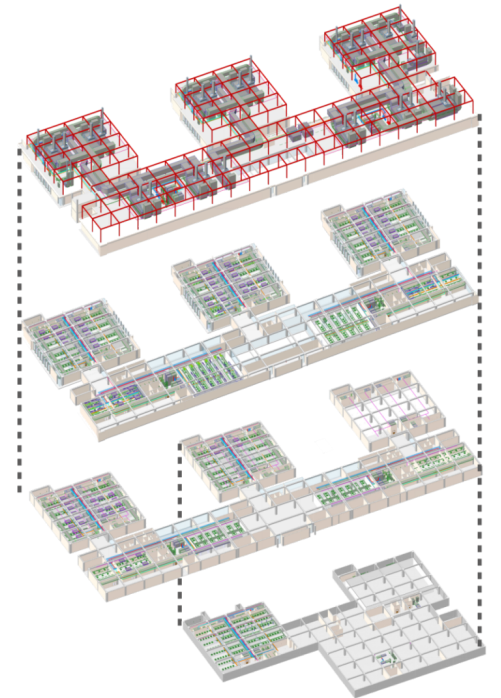

模塊化設計
本項目實驗室設計采用模塊化設計，從單一標準實驗室出發，進行功能組合排布，得到高效的、整齊的的實驗室組合，通過BIM平臺的手段，擴大此設計手法的優點，所見即所得，為業主提供了更高效的、費用更低的、可視化的實驗室方案。
采光分析
在模型初期階段進行針對氣候的多種被動技術效用分析，模擬建筑可能的出現的采光環境。有利于節能節材，為建筑性能優劣的判斷提供可靠數據信息支持。

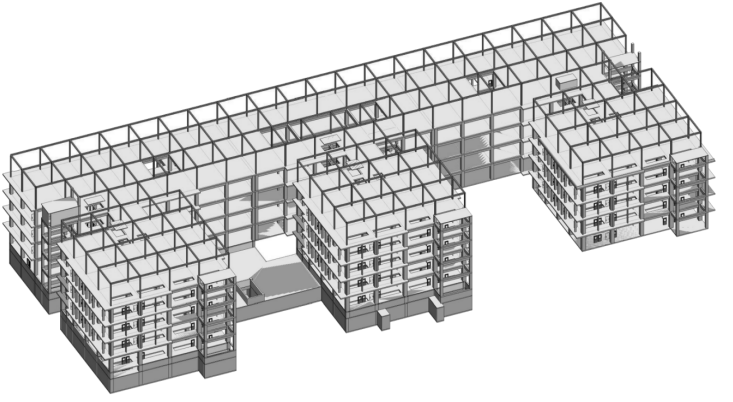

結構論證
實驗室對于結構振動有非常高的要求，BIM模型為本項目振動檢測提供了簡潔高效的方法配合結構模型，對于重點部位進行現場振動檢測，記錄數據對現有revit結構模型進行選擇調整1F 2F改顏色表示為需要考慮VC-B VC-D的要求，以滿足特殊實驗室設備的自振要求。最終得出結論：一層頂板加固板厚為由120增加至300，柱截面不小于1000x1000，主梁截面高度增大至1000，次梁增加至950，加高250。未施工部位結構布置同改造后的一層頂板結構。
聲學計算分析
通過模型計算整個建筑各個空間的聲環境，得出不同空間的聲環境狀況數據，以此來協調整個建筑的聲環境協和度。在BIM模型深化方案，使中庭的吸音設計更加合理,也為室內設計吸音材料的選擇提供了更直觀準確的數據支持。
數據整理統計
本項目中BIM的另一個優勢是數據統計。傳統的二維出圖對于房間編號等進行數據統計工作需要耗費大量的時間。本項目通過BIM平臺的支持，使得原本需要大量時間的工作變得簡單快捷、降低了設計和文檔的工作量和錯誤，使設計人員的工作更加高效。然后進行統計整理，合理估算成本。
設備系統分析
實驗室的精密空調系統是本項目的重點和難點，BIM的輔助設計，進行不同方案對比，得到最佳管線布置方案。
能耗分析
通過機電模型的計算整棟建筑的能源輸入，得到各種能源的負荷統計表，進而得出整棟建筑的能耗分析。
山東百偉建設工程管理有限公司
設計人員：肖元凱，王琨，周廣兵，孟慶連，慈心，孫公笑然，姜書睿，王福鑫
方案推敲
因為本項目為改造項目，結構主體已經存在，用BIM模型進行方案推演設計，即具有了平面二維圖紙的準確性，也具有傳統三維方案軟件的直觀性。 利用BIM模型手段進行方案設計，充分表達設計師內部空間創意，實現所見即所得。
本項目實驗室設計采用模塊化設計，從單一標準實驗室出發，進行功能組合排布，得到高效的、整齊的的實驗室組合，通過BIM平臺的手段，擴大此設計手法的優點，所見即所得，為業主提供了更高效的、費用更低的、可視化的實驗室方案。
采光分析
在模型初期階段進行針對氣候的多種被動技術效用分析，模擬建筑可能的出現的采光環境。有利于節能節材，為建筑性能優劣的判斷提供可靠數據信息支持。
結構論證
實驗室對于結構振動有非常高的要求，BIM模型為本項目振動檢測提供了簡潔高效的方法配合結構模型，對于重點部位進行現場振動檢測，記錄數據對現有revit結構模型進行選擇調整1F 2F改顏色表示為需要考慮VC-B VC-D的要求，以滿足特殊實驗室設備的自振要求。最終得出結論：一層頂板加固板厚為由120增加至300，柱截面不小于1000x1000，主梁截面高度增大至1000，次梁增加至950，加高250。未施工部位結構布置同改造后的一層頂板結構。
通過模型計算整個建筑各個空間的聲環境，得出不同空間的聲環境狀況數據，以此來協調整個建筑的聲環境協和度。在BIM模型深化方案，使中庭的吸音設計更加合理,也為室內設計吸音材料的選擇提供了更直觀準確的數據支持。
數據整理統計
本項目中BIM的另一個優勢是數據統計。傳統的二維出圖對于房間編號等進行數據統計工作需要耗費大量的時間。本項目通過BIM平臺的支持，使得原本需要大量時間的工作變得簡單快捷、降低了設計和文檔的工作量和錯誤，使設計人員的工作更加高效。然后進行統計整理，合理估算成本。
設備系統分析
實驗室的精密空調系統是本項目的重點和難點，BIM的輔助設計，進行不同方案對比，得到最佳管線布置方案。
能耗分析
通過機電模型的計算整棟建筑的能源輸入，得到各種能源的負荷統計表，進而得出整棟建筑的能耗分析。
